皮相電力とは？有効電力との違いや単位VAの理由・計算式を完全解説
電気工学の基礎でありながら、初学者が最もつまずきやすい概念の一つが「皮相電力（ひそうでんりょく）」です。交流回路の学習や電験三種の勉強を始めた際、「なぜ電圧と電流をそのまま掛け算しただけの電力があるのか」「なぜ単位がW（ワット）ではなくVA（ボルトアンペア）なのか」と疑問を抱いた経験を持つ方は少なくないはずです。
直流回路であれば「電力＝電圧×電流」という単純な公式で完結しますが、交流回路では電圧と電流の間に「位相差」が生じるため、電源から送り出されるエネルギーと実際に消費されるエネルギーにズレが生じます。現場の電気設備管理や変圧器の選定、さらには国家試験の突破において、皮相電力・有効電力・無効電力の3者の関係を正しく把握することは避けて通れません。本稿では、数式の本質から実務における重要性までを論理的に解き明かします。
📌 【この記事の重要ポイントまとめ】
- 要点1：皮相電力とは交流回路における「見かけ上の総電力」であり、電圧と電流の実効値を掛け合わせた値（単位：VA）を指す。
- 要点2：実際に負荷で消費される「有効電力（W）」と、機器の励磁などに使われ電源間を往復する「無効電力（var）」をベクトル合成したものである。
- 要点3：変圧器や発電機などの機器容量が「kVA」で表記されるのは、力率に関わらず流せる最大電流の熱的限界を規定するためである。
【基礎から理解】皮相電力とは何か？交流回路における「見かけの電力」の本質
皮相電力とは、交流回路において電圧の実効値（$V$）と電流の実効値（$I$）を単純に乗算した電力のことです。漢字で「皮相（うわべ、みかけ）」と書く通り、英語でも「Apparent Power（見かけの電力）」と呼ばれます。
直流回路では電圧と電流の向きと大きさが常に一定であるため、単純な積がそのまま「回路全体で消費されるエネルギー」と一致します。しかし、交流回路ではインダクタ（コイル）やキャパシタ（コンデンサ）が存在すると、電圧と電流の波形に時間的なズレ（位相差 $\theta$）が生じます。
この位相差が存在する場合、電源側から送り出される電力の最大枠が「皮相電力」であり、そのうち実際に負荷（ヒーターや照明など）で熱や力学的エネルギーとして消費される電力は一部にとどまります。つまり皮相電力とは、「交流電源が回路全体に対して供給するポテンシャルとしての総電力」と捉えるのが最も正確な解釈です。
なぜ単位は「W」ではなく「VA（ボルトアンペア）」なのか？
電気の世界では、仕事をする電力の単位として長年「W（ワット）」が親しまれてきました。それにもかかわらず、皮相電力に「VA（ボルト・アンペア）」という固有の単位を用いる理由は、「実際に消費されたエネルギー」と「電源側が負担している電気的負荷の大きさ」を明確に区別するためです。
もしすべての電力を「W」で表記してしまうと、たとえば「1,000Wの電源」と表記された際に、「1,000Wの仕事ができるのか」それとも「力率が悪くて実際には500Wしか仕事ができない状態なのか」の判別がつきません。機器の絶縁性能や導線の許容電流は「実際に消費されるエネルギー（W）」ではなく「流れる電圧と電流の絶対量（VA）」によって決まるため、国際単位系（SI）および電気工学の実務において「VA」という独立した単位が厳格に使い分けられています。
【徹底比較】皮相電力・有効電力・無効電力の決定的な違いと役割
交流電力を正しく理解するためには、皮相電力・有効電力・無効電力という3つの概念をセットで整理しなければなりません。それぞれの物理的な意味、単位、および実務上の役割は大きく異なります。
| 電力の名称 | 記号 / 単位 | 計算式 | 物理的意味と実務上の位置づけ |
|---|---|---|---|
| 皮相電力 （Apparent Power） | $S$ / VA （ボルトアンペア） | $S = V \times I$ | 電源から送り出される見かけの総容量。配線や変圧器の設計基準となる。 |
| 有効電力 （Active Power） | $P$ / W （ワット） | $P = V \times I \times \cos\theta$ | 実際に熱、光、動力などの仕事として消費される電力。電気料金（従量制）の計算対象。 |
| 無効電力 （Reactive Power） | $Q$ / var （バール） | $Q = V \times I \times \sin\theta$ | モーターの磁界形成などに使われ、電源と負荷を行き来するだけで仕事をしない電力。 |
「ビールの例え」の分かりやすさと、その先にある本質
初心者向けの解説で頻繁に使われるのが「グラスに注いだビール」の比喩です。
- ジョッキ全体の体積（ビール液体＋泡）：皮相電力（VA）
- 実際に飲んで喉を潤す液体の部分：有効電力（W）
- 上に乗っている泡の部分：無効電力（var）
この比喩は「泡（無効電力）が多すぎると、ジョッキ（皮相電力）の割に実際に飲める量（有効電力）が減ってしまう」という直感を掴むには非常に優れています。ただし、工学的な本質に踏み込むならば、「無効電力は無駄なゴミ（不要な泡）ではなく、機器を動かすために一時的に回路内に蓄積・放出される不可欠なエネルギーである」という視点を持つことが肝要です。

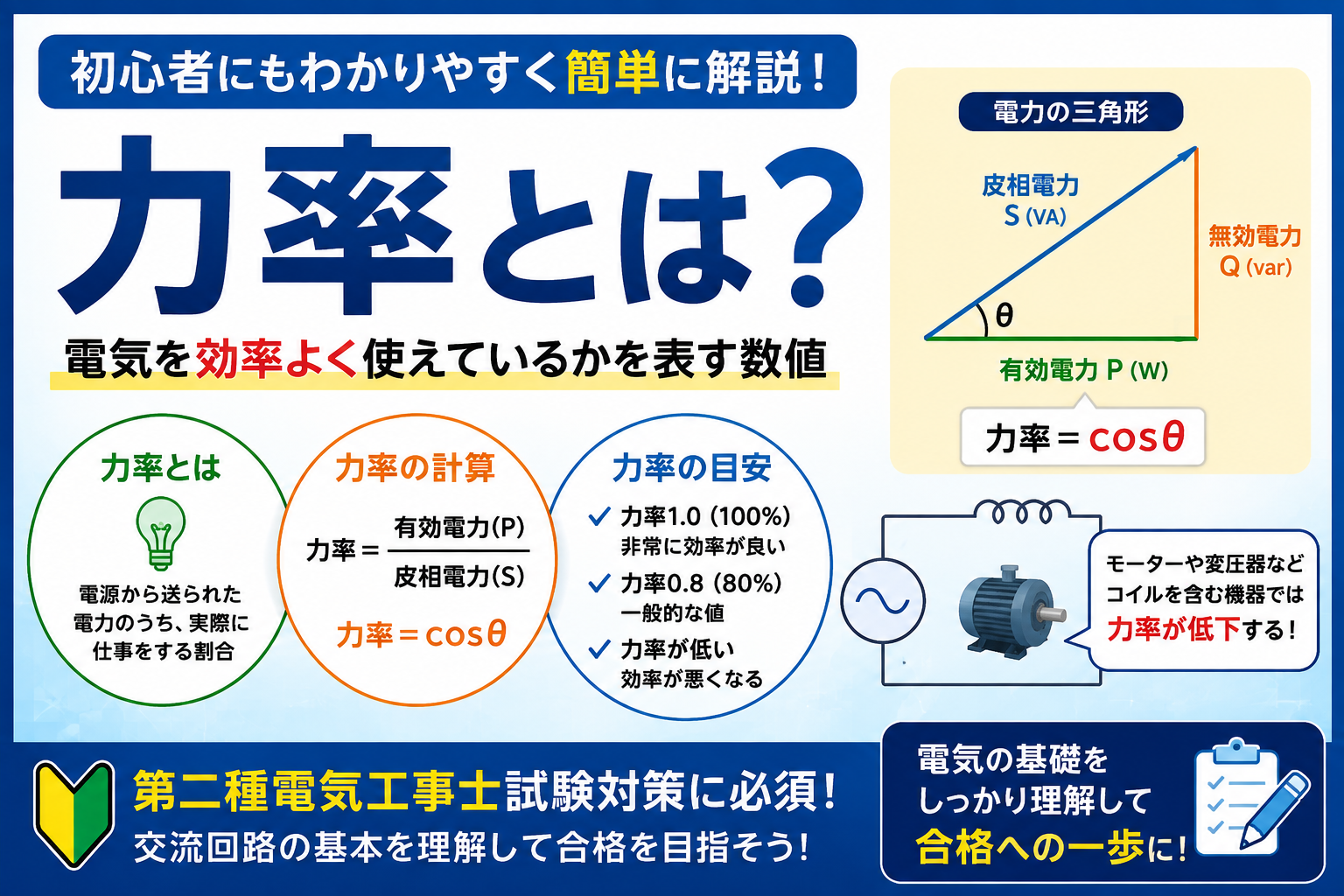

【図解とベクトル】電力三角形と力率cosθの計算式をマスターする
皮相電力、有効電力、無効電力の3者は、単純な足し算（$S = P + Q$）では結びつきません。これらは交流回路におけるベクトルの位相差に基づいているため、幾何学的な直角三角形（電力三角形）を形成します。
横軸に「有効電力 $P$」、縦軸（90度位相がずれた軸）に「無効電力 $Q$」をとると、その斜辺が「皮相電力 $S$」となります。
/|
/ |
皮相電力 / | 無効電力 $Q$ [var]
$S$ [VA] / | ($Q = VI\sin\theta$)
/ |
/θ |
+------+
有効電力 $P$ [W]
($P = VI\cos\theta$)
◆ 三平方の定理： $S = \sqrt{P^2 + Q^2}$
◆ 力率（$\cos\theta$）： $\cos\theta = \frac{P}{S} = \frac{P}{\sqrt{P^2 + Q^2}}$
力率（cosθ）が示す意味とは？
力率（りきりつ、$\cos\theta$）とは、「電源から送り出された皮相電力のうち、何％が実際に有効な仕事（有効電力）として使われたか」を表す利用効率の指標です。
たとえば、皮相電力が $100\,\text{kVA}$ で力率が $80\%$（$\cos\theta = 0.8$）の場合、有効電力は $80\,\text{kW}$ となり、残りの $60\,\text{kvar}$ は無効電力として電源と負荷の間を循環します。力率が $1.0$（$100\%$）に近づくほど、無駄な電流が電線を流れなくなり、設備を最大限に効率よく活用できている状態を示します。
【実務と現場のリアル】変圧器の容量計算や電験三種「理論」の落とし穴
机上の学習から実務や資格試験の現場に移った際、最も多くの技術者が直面する疑問が「なぜ変圧器（トランス）や非常用発電機の銘板には kW ではなく kVA と書かれているのか」という点です。
なぜ変圧器容量は「kVA」で表記されるのか？
変圧器の設計限界を決める要素は、主に以下の2点です。
- コア（鉄心）の磁気飽和・絶縁破壊：印加される「電圧」の限界
- 巻線のジュール熱による焼損：流れる「電流」の限界
変圧器メーカー側からすれば、納入されたトランスの先にユーザーがどのような負荷（力率1.0の電熱器なのか、力率0.6の誘導電動機なのか）を接続するかを事前に特定することは不可能です。
仮に定格容量 $500\,\text{kVA}$ の変圧器に対して、力率 $0.6$ のモーターを接続した場合、取り出せる有効電力はわずか $300\,\text{kW}$ に減少します。しかし、このとき変圧器の巻線には定格いっぱいの電流が流れており、熱的な負荷は上限に達しています。このように、機器の物理的な限界容量は力率に依存しないため、設備容量の表記には皮相電力（kVA / MVA）が不可欠となるのです。
電験三種（理論・電力）で受験者が陥る典型的なミス
電験三種の計算問題において、毎年多くの失点を生んでいるのが「皮相電力の合成方法の勘違い」です。
複数の負荷が並列接続されている回路でトータルの皮相電力を求める際、各負荷の皮相電力（$S_1, S_2$）を単純に足し算してしまうのは重大な誤りです。位相が異なる負荷同士を計算する場合は、必ず「有効電力の合計（$\Sigma P$）」と「無効電力の合計（$\Sigma Q$）」をそれぞれ個別に算出し、最後に三平方の定理によって合成皮相電力 $S = \sqrt{(\Sigma P)^2 + (\Sigma Q)^2}$ を導き出さなければなりません。
一般に知られていない盲点｜無効電力は本当に「悪者」なのか？
電気工学の解説書では、力率改善の重要性が強調されるあまり、「無効電力＝電力会社に迷惑をかける無駄な成分」と短絡的に受け取られがちです。しかし、これは現場の実態を見落とした一面的な見方に過ぎません。
モーターや変圧器は無効電力がなければ1ミリも回らない
工場やビル設備で使われる誘導電動機（モーター）や変圧器が動作するためには、電磁誘導を起こすための「交番磁界」を空間に作り出す必要があります。この磁界を励磁するために使われるエネルギーこそが無効電力（遅れ無効電力）です。
エネルギーは磁界の形成時に電源から吸い込まれ、磁界が消滅するときに電源へ送り返されるため、時間平均で見ればエネルギー消費はゼロ（仕事をしない）となります。しかし、無効電力の供給が途絶えれば磁界が消失し、モーターは回転力を失い、変圧器は電圧を変換できなくなります。
【プロの視線】力率改善（進相コンデンサ）の真の狙い
無効電力が不可欠であるならば、なぜ設備管理者は進相コンデンサ（SC）を設置して力率改善を行うのでしょうか。その理由は、「モーターが必要とする無効電力を、遠くの発電所から送電線を通して運ばせるのではなく、負荷のすぐそば（コンデンサ）から供給するため」です。
進相コンデンサをモーターの直近に設置すれば、送電線や受変電設備を通る無駄な皮相電流が劇的に低減します。これにより、以下の実利がもたらされます。
- 線路の電圧降下および送電ロスの軽減（$I^2 R$ による発熱損失の低減）
- 受電設備の余裕容量の創出（既存トランスのまま負荷を増設可能）
- 電気基本料金の割引適用（一般送配電事業者の力率割引制度によるコスト削減）
【皮相電力とは】に関するよくある質問（FAQ）
Q1：家庭用のアンペア契約（30Aや50A）は、皮相電力とどのような関係がありますか？
A1：日本の一般家庭で使われる単相100Vの契約アンペア（A）は、実質的に「契約皮相電力」を制限しています。たとえば30A契約の場合、利用できる最大皮相電力は $100\text{V} \times 30\text{A} = 3,000\text{VA}$（$3\text{kVA}$）です。エアコンや冷蔵庫の力率が低下して電流が多く流れると、実消費電力（W）が3,000Wに達していなくてもブレーカーが落ちるのは、皮相電流（実効値）の上限を超過するためです。
Q2：力率が100%（1.0）のとき、皮相電力・有効電力・無効電力はどうなりますか？
A2：力率が1.0の場合、電圧と電流の位相差 $\theta$ がゼロになります。このとき $\cos\theta = 1$、$\sin\theta = 0$ となるため、無効電力 $Q$ は完全にゼロになり、皮相電力 $S$（VA）と有効電力 $P$（W）の数値は完全に一致します（例：白熱電球や純抵抗ヒーターのみの回路）。
Q3：皮相電力を測定するにはどのような計測器が必要ですか？
A3：単機能の電圧計と電流計でそれぞれの実効値を測定し、その値を掛け算することで算出できます。また、実務現場では「デジタルパワーメーター（電力計）」や「クランプ型電力ロガー」を用いることで、電圧・電流の実効値から皮相電力（VA）、有効電力（W）、無効電力（var）、力率（$\cos\theta$）を一度に同時計測・表示させることが一般的です。
まとめ：皮相電力の正しい理解が電気設計と資格試験の成否を分ける
皮相電力（VA）は、単なる「計算上の数値」ではなく、受変電設備・配線・保護協調の規模を決定づける最重要パラメータです。交流回路特有の位相差によって生じる有効電力（W）と無効電力（var）の乖離を認識し、それらを直角三角形の幾何学的関係として捉えることで、電気の挙動は極めてクリアに見えてきます。
電験三種などの資格取得を目指す学習者にとっても、プラントやビルの電気設備を預かる実務技術者にとっても、皮相電力の本質を押さえることはすべての応用応急対応の土台となります。公式の丸暗記を脱却し、ベクトルと物理現象を結びつけた深い理解を日々の学習や現場業務に役立ててください。 （出典: 皮相 電力 と は（Yahoo!ニュース））
