PF管とCD管の違いを徹底解説！露出配管NGの理由と正しい使い分け

電気工事の現場やDIYのリフォーム、第二種電気工事士の試験対策などで必ず登場する蛇腹状の配管。一見すると色違いの同じパイプに見えますが、ベージュやグレーの「PF管」と、鮮やかなオレンジ色の「CD管」には、建物の安全性に関わる決定的な違いが存在します。

どちらも手で曲げられる柔軟な配管部材ですが、材質の特性や法令上のルールを知らずに誤った使い方をすると、重大な火災事故や法令違反につながりかねません。ここでは、両者の本質的な違いや「なぜCD管を露出配管してはいけないのか」という疑問の答え、現場で失敗しない使い分け基準をプロの視点で分かりやすく解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：PF管は炎を離すと自然に消える「自己消火性」を持ち、露出配管・隠蔽配管・屋外配管など幅広い場所で使用できる。
• 要点2：CD管は自己消火性がなく燃え続けるため「コンクリート埋設専用」と定められており、露出配管や天井裏への配管は禁止されている。
• 要点3：CD管が目立つオレンジ色をしている理由は、コンクリート打設前の識別を容易にし、誤使用や施工ミスを防止するための安全設計である。

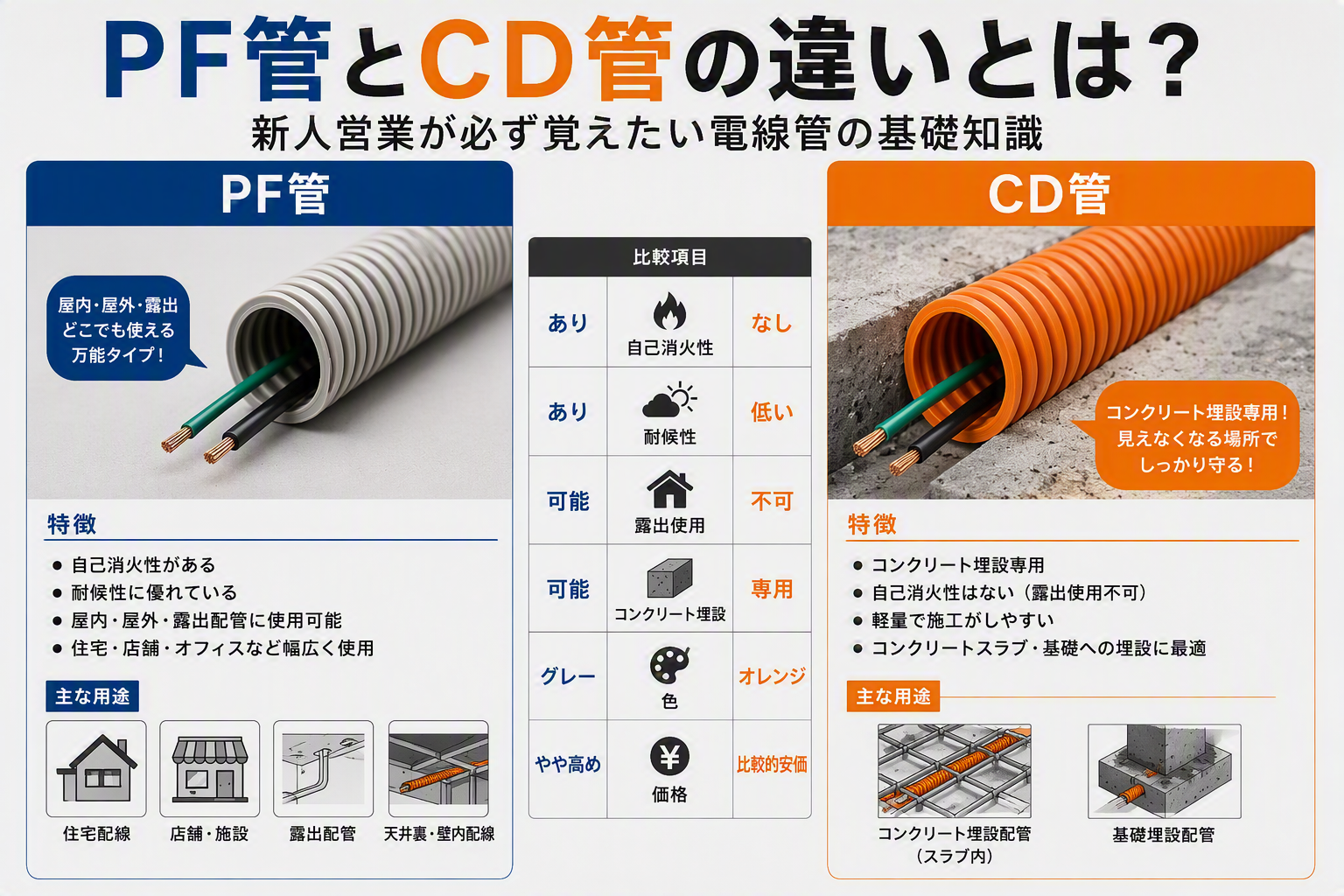

【基本構造】PF管とCD管の決定的な違い｜合成樹脂製可とう電線管の規格と特徴

PF管とCD管は、いずれも電気設備において電線を保護するために使われる合成樹脂製可とう電線管（JIS C 8411規格）に分類されます。金属管とは異なり専用の工具を使わずに手で自由に曲げられるため、配管ルートが複雑な住宅やビル建築の現場で広く普及しています。

両者の構造的な共通点は、波付形状（蛇腹構造）によって柔軟性と強度を両立させている点です。しかし、素材の難燃剤の有無によってその用途は完全に二分されます。

PF管（Plastic Flexible conduit）は、プラスチック素材に難燃剤が練り込まれており、炎が当たっても自ら燃え広がるのを防ぐ特性を持っています。一方のCD管（Combined Duct）は、コストを抑えて大量生産することを前提に作られており、難燃剤が含まれていません。この素材特性の差が、使用できる設置環境の違いを決定づけています。

【色と安全性の秘密】CD管がオレンジ色の理由とPF管（ベージュ）の見分け方

建材売り場や工事現場で最も目を引くのが配管の「色」です。CD管は例外なく鮮やかなオレンジ色（橙色）で統一されていますが、これには明確な安全管理上の理由があります。

CD管のオレンジ色は、「コンクリート埋設専用であり、他の場所に使ってはならない」という視覚的な警告サインです。建築現場では無数の配管が入り乱れるため、一目で埋設用のCD管だと識別できないと、誤って壁内や露出部に施工してしまうリスクがあります。打ち放しコンクリートの型枠内でも高い視認性を発揮し、施工ミスや作業員の勘違いを防ぐ目的でこの色が規格化されました。

対照的に、PF管は住宅の外壁や室内の美観を損なわないよう、ベージュ、アイボリー、ミルキーホワイト、グレー、ブラックといった落ち着いたアースカラーを中心に多彩なカラーバリエーションが用意されています。配管の見た目を見分ける際は、「オレンジ＝埋設専用のCD管」「それ以外の色＝万能なPF管」と覚えるのが基本です。

なぜCD管の露出配管はNGなのか？自己消火性の有無と火災リスクの真実

電気工事の現場で最も厳しく指導されるルールのひとつが、「CD管の露出配管および隠蔽配管の禁止」です。これを禁止する最大の根拠は、自己消火性の有無にあります。

自己消火性とは、ライターなどで炎を当てると着火するものの、火源を遠ざけると自ら火が消える性質を指します。PF管はこの自己消火性を備えているため、万が一ショートなどで火花が散っても延焼のリスクを最小限に抑えられます。

一方、CD管には自己消火性がありません。一度火がつくとろうそくのように激しく燃え続け、周囲の建材に燃え移って大火災を引き起こす危険性があります。そのため、内線規程および電気設備技術基準によって、空気が遮断されるコンクリート内部への埋設以外での使用が厳格に禁止されています。「安価だから」という安易な理由で天井裏や露出部にCD管を使う行為は、安全基準を満たさない重大な施工不良に該当します。

【PFS管・PFD管の違い】単層と複層の構造や屋外配管における紫外線耐候性

PF管を選ぶ際に知っておくべき重要なバリエーションが、「PFS管」と「PFD管」という2つの規格です。配管の断面構造によって耐久性や用途が分かれます。

PFS管（Single）は単層構造の標準的なPF管で、住宅の屋内隠蔽配管や簡易的な露出配管に広く使われています。軽量でコストパフォーマンスに優れる一方、直射日光が長時間当たる過酷な屋外環境では経年劣化が進みやすい側面があります。

PFD管（Double）は内層と外層の2層構造（複層）で作られており、高い機械的強度と優れた紫外線耐候性を誇ります。太陽光発電設備の屋外配線やEV（電気自動車）用充電コンセントの外部配管など、長期間にわたって風雨や紫外線にさらされる場所には、耐候性マークが付与されたPFD管や高耐候仕様のPF管を選定するのが鉄則です。

【施工・使い分け基準】内線規程から学ぶPF管・CD管の適正設置場所一覧

適切な部材を選定するために、設置場所ごとの適合可否を把握しておくことが不可欠です。内線規程に基づく使い分けの基準を整理しました。

【設置場所別の適合基準】

• コンクリート埋設：PF管（◯可能）／ CD管（◯最適・主用途）
• 壁内・天井裏などの隠蔽配管：PF管（◯可能）／ CD管（✕使用不可・違反）
• 屋内露出配管：PF管（◯可能）／ CD管（✕使用不可・違反）
• 屋外露出配管（外壁など）：PF管（◯耐候性仕様を使用）／ CD管（✕使用不可・劣化と火災リスク）
• 地中埋設配管：PF管（◯可能）／ CD管（✕基本的に不可）

コスト面ではCD管の方が安価ですが、使用が認められているのは事実上「コンクリートの打設時に型枠の中へ埋め込む工事」のみです。リフォームや後付け配線、DIYで目にするシーンの大半では、迷わずPF管を選択するのが正しい手順となります。

第二種電気工事士試験でも頻出！合否を分ける重要ポイントと暗記のコツ

PF管とCD管の識別や使用場所の制限は、第二種電気工事士試験の筆記試験および鑑別問題において毎年のように出題される超定番テーマです。

試験対策として確実に押さえるべきポイントは極めてシンプルです。

• 「オレンジ色＝CD管＝コンクリート埋設専用＝自己消火性なし」
• 「ベージュ等＝PF管＝自己消火性あり＝露出配管・隠蔽配管可能」

特に「CD管を造営材の露出面に取り付ける工事は適切か？」といった正誤判定問題では、「不適切」を選ぶのが定番の解法パターンです。また、技能試験で配線を取り違えることはありませんが、器具や管の名称・用途を問う鑑別写真問題で失点しないよう、色と自己消火性の組み合わせを完全に頭へ叩き込んでおく必要があります。

【PF管とCD管の違い】に関するよくある質問（FAQ）

Q1：CD管を天井裏や間仕切り壁の中に配管しても法令違反になりますか？
A1：はい、明確な基準違反となります。天井裏や壁内は不燃材料で完全に覆われているわけではないため、自己消火性のないCD管を使用することは内線規程および電気設備技術基準で禁じられています。隠蔽部分の配管には必ずPF管を使用してください。

Q2：屋外でPF管を使用する場合、どの色を選んでも耐候性は同じですか？
A2：色や製品仕様によって紫外線への強さが異なります。一般的にブラックやグレーなどの濃い色は耐候性に優れる傾向がありますが、屋外露出で使用する場合は「耐候性タイプ」と明記されたPF管（またはPFD管）を選ぶのが安全です。

Q3：なぜ危険性があるCD管が現在も現場で大量に使われ続けているのですか？
A3：コンクリートに完全に埋設される環境下では酸素が遮断されるため火災の延焼リスクがなく、安価で施工性に優れているからです。マンションや大型ビルの躯体工事では膨大な電線管が埋め込まれるため、コスト削減と施工効率化の観点からCD管が重宝されています。

まとめ：用途と安全基準を守った正しい配管選びを

PF管とCD管は、見た目こそ似通った蛇腹状の配管ですが、その性質は「万能で安全性の高いPF管」と「埋設専用でコスト重視のCD管」という明確な境界線で分けられています。

特にCD管の誤った露出配管は、火災時の被害拡大に直結する重大なリスクをはらんでいます。「オレンジ色の配管はコンクリートの中だけ」「外に見える場所や壁の中はPF管」という原則を徹底し、安全第一の適切な施工を心がけてください。 （出典: pf 管 と cd 管 の 違い（Yahoo!ニュース））
