熱収縮チューブの使い方徹底解説！サイズ選びとドライヤー代用の真実

電気配線の修理やカスタム、さらには釣り具や日用品の補修に至るまで、幅広いシーンで活躍する「熱収縮チューブ」。熱を加えるだけで対象物にぴったり密着し、確実な絶縁や保護を可能にする便利なアイテムですが、現場では「サイズが合わずにブカブカになってしまった」「ライターで炙ったら焦げてボロボロになった」といった失敗談が後を絶ちません。

手軽に入手できる反面、素材の特性や正しい加熱方法、規格の選び方を誤ると、本来の絶縁・防水性能を発揮できないばかりか、ショートなどの思わぬトラブルを引き起こすリスクもあります。本稿では、プロの電装現場で培われた実践ノウハウをもとに、失敗しないサイズ選定の黄金律から適切な加熱ツールの選び方、知られざる裏ワザ的な活用術までを徹底的に解き明かします。

📌 【この記事の重要ポイントまとめ】

• 要点1：熱収縮チューブのサイズ選びは「収縮前内径 ＞ 対象物の外径 ＞ 収縮後内径」を満たす黄金比が鉄則。
• 要点2：家庭用ドライヤーは温度不足で完全収縮が難しく、ライター直火は焦げや絶縁破壊の原因になりやすい。
• 要点3：車外配線や水回りには「防水接着剤付き」を選び、加熱は温度制御が可能なヒートガンが最も確実。

【基本と仕組み】熱収縮チューブの基礎知識と知っておくべき収縮率・耐熱温度規格

熱収縮チューブは、主にポリオレフィン（架橋ポリエチレンなど）やフッ素樹脂、シリコンゴムなどを原料とした特殊なチューブです。製造工程で放射線照射などを用いてポリマー分子を網目状に結合（架橋）させた後、加熱して膨張させた状態で急冷・固定されています。これに再び熱を加えると、元の成形時の細い径に戻ろうとする「形状記憶効果」によって収縮する仕組みです。

選定時にまず押さえるべき仕様が収縮率規格です。市販されている製品の多くは、加熱によって直径が半分になる「2:1収縮」ですが、段差の大きい端子部分や異径配線の結束用には、3分の1に縮む「3:1」や4分の1に縮む「4:1」の高収縮タイプも存在します。段差が大きい箇所に2:1規格を使うと、細い部分に隙間が残ってしまうため、対象物の形状に応じた収縮率の選択が不可欠です。

もう一つの重要スペックが耐熱温度です。一般的な電子工作や車内配線用ポリオレフィンチューブの連続使用可能温度は-55℃〜125℃程度が標準ですが、バイクのエンジン周辺や高温配管の保護には150℃〜200℃に耐えるフッ素樹脂（テフロン系）チューブが求められます。使用環境の最高温度をあらかじめ見極めた上で材質を選定することが、長期的な安全性を保つ基本となります。

【失敗ゼロ】熱収縮チューブのサイズ選び方と太さ種類の決定的な基準

DIY初心者から上級者まで最も多い失敗が「サイズのミスマッチ」です。細すぎて配線の結線部やコネクタを通過できなかったり、逆に太すぎて最大まで収縮させても密着しなかったりするトラブルは、事前の計算で完全に防ぐことができます。

サイズの選定基準は極めて明確です。「収縮前の内径 ＞ 通過させたい最大外径」であり、同時に「収縮後の内径 ＜ 被覆したい部分の最小外径」という条件を必ず満たさなければなりません。理想的な仕上がりを得るためには、対象物の太さが最大収縮径の1.2倍〜1.5倍程度になるサイズを選ぶのがプロのセオリーです。収縮限界ギリギリで使用すると、チューブの肉厚が薄くなり、十分な機械的強度や絶縁性が得られなくなるためです。

市販の太さ種類一覧を確認すると、内径1mm刻み、あるいはミリ規格（Φ1.5mm、Φ2.5mm、Φ3mm、Φ5mmなど）やインチ規格で細かくラインナップされています。配線をスプライス端子やハンダで接続した場合、芯線そのものの太さだけでなく「結線部のコブの太さ」をノギスで正確に計測した上でチューブを選定してください。

【加熱ツールの検証】ドライヤー代用は可能か？ライターで失敗・焦げる意外な理由

熱収縮チューブを取り扱う際、誰もが一度は疑問に思うのが「家庭用ヘアドライヤーで代用できるのか」という点です。結論から言えば、一般的なヘアドライヤーでの代用は極めて困難、あるいは不完全な仕上がりになります。ポリオレフィン製チューブの収縮開始温度はおよそ70℃〜90℃ですが、完全に密着させる「完全収縮温度」は110℃〜130℃以上を要します。一般的なヘアドライヤーの吹出温度は最高でも100℃前後のため、表面が少し縮んだ段階で熱量が頭打ちとなり、配線にしっかり密着しない「生焼け」状態に陥ってしまいます。

一方で、手軽だからとライターの直火で加熱する方法にも大きな落とし穴が存在します。ライターの炎の外炎は1000℃以上に達するため、一瞬でも火を当てすぎるとチューブ表面が焦げて炭化し、著しく絶縁性能が低下します。さらに、煤（すす）が付着して外観を損ねるだけでなく、急激な加熱によってチューブの肉厚が偏り、破れの原因にもなります。

どうしてもライターを使わざるを得ない非常時は、「炎の根本にある青い部分（温度が比較的低く煤が出ない領域）」をチューブから数センチ離し、チューブを素早く往復させながら遠赤外線の熱だけで均一に温める技術が必須です。しかし、安全性と仕上がりの美しさを最優先するなら、温度調整機能付きのヒートガンや、クラフト用の小型エンボスヒーターを導入するのが間違いなく賢明な選択です。

【実践手順】配線絶縁処理から防水加工まで！プロが教える正しい使い方

配線の接続部を確実に保護するための作業フローを整理します。手順を1つ誤るだけで後戻りができなくなるため、事前の段取りが完成度を左右します。

最も基本的でありながら初心者が忘れがちなのが、「結線作業を行う前にチューブをあらかじめ配線に通しておくこと」です。ギボシ端子の圧着やハンダ付けを完了させた後では、端子の突起にチューブが引っかかって通せなくなります。また、加熱源の熱が作業中のチューブに伝わって途中で縮んでしまわないよう、接続部から十分離れた位置へ退避させておく配慮も欠かせません。

車外の灯火類配線や船舶、水回り機器のメンテナンスには、内側に熱溶融性接着剤が塗布された防水接着剤付き熱収縮チューブの使用が鉄則です。加熱すると外側のチューブが収縮するのと同時に、内側のホットメルト接着剤が溶け出して配線の隙間を完全に充填します。チューブの両端から少量の接着剤がリング状にムニュッとはみ出してきたら、完全な気密・防水が完了した合図です。これにより、雨水や湿気による芯線の腐食（緑青の発生）を半永久的にシャットアウトできます。

【応用編】釣り竿グリップから工具の滑り止めまで広がる意外な活用術

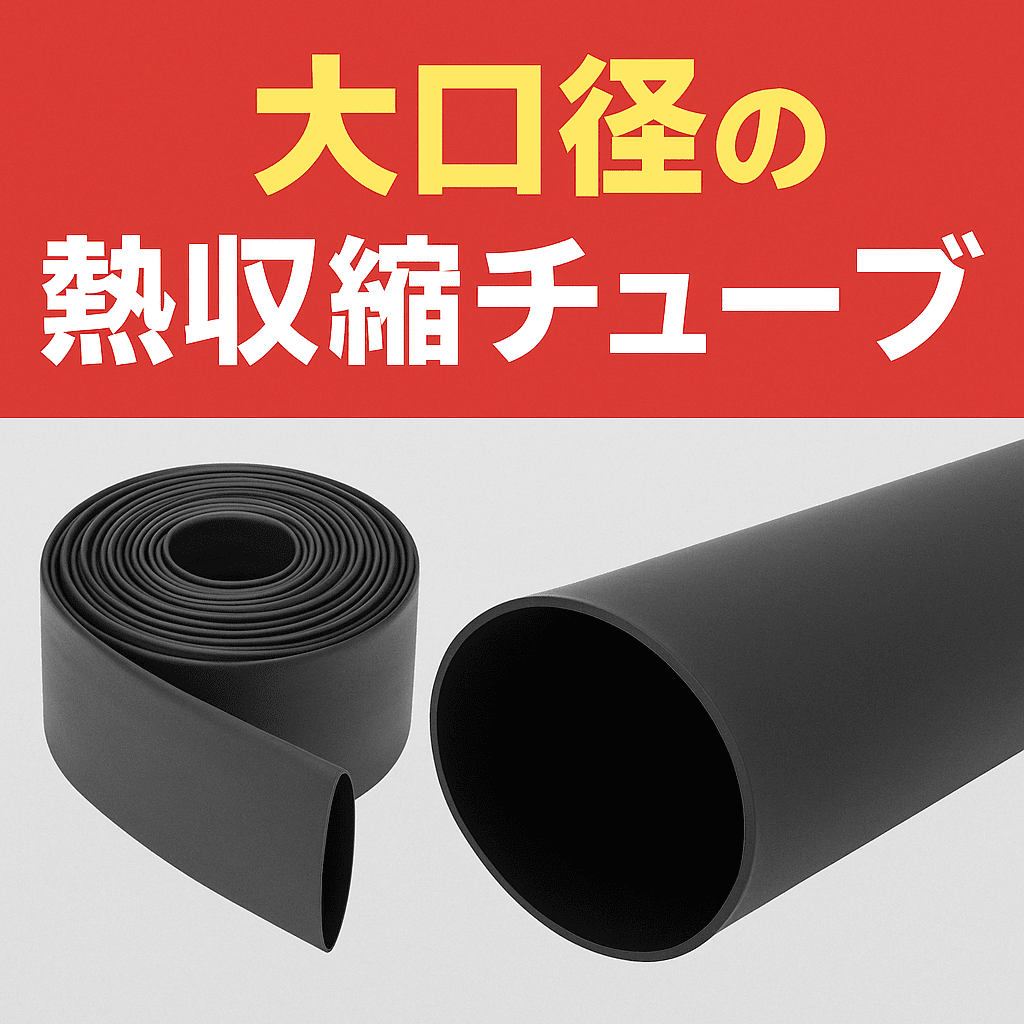

熱収縮チューブの役割は、配線の絶縁保護だけに留まりません。その高い摩擦力と耐久性を活かした代表的な応用例が、釣り竿グリップの保護・滑り止め加工です。釣り具用として市販されている大口径（Φ20mm〜40mm前後）のラバータイプやクロス柄チューブをロッドのバット部に被せて加熱すれば、握り心地の向上とブランクスの傷防止を同時に実現できます。

同様のテクニックは、プライヤーやレンチといった作業工具のハンドル被覆、スポーツ用ラケットのグリップ、さらにはキッチンツールの持ち手補修にも応用されています。金属の冷たさを和らげ、しっかりとしたグリップ感を得られるため、使い勝手が劇的に向上します。

なお、日常的な軽作業や少量の配線補修であれば、ダイソーやセリアなどの100均ショップで販売されている熱収縮チューブセットでも十分に実用可能です。複数サイズがアソートになったパックはコストパフォーマンスに優れていますが、耐候性や高電圧への耐性が求められる重要保安部品の配線には、信頼性の高い電材メーカー製（住友電工やパンドウィットなど）を使い分けるのが賢明なDIYの鉄則です。

【熱収縮チューブ】に関するよくある質問（FAQ）

Q1：100均（ダイソー等）の熱収縮チューブは、車やバイクの電装DIYに使っても問題ありませんか？
A1：車内・屋内の一般的な12V電装配線（ナビ、ETC、ドラレコ等の分岐）の絶縁用途であれば問題なく使用できます。ただし、エンジンルーム内などの高温環境や、車外・足回りなどの直接雨水がかかる場所には、耐熱規格品や防水接着剤付きチューブを使用してください。

Q2：ヒートガンを持っていない場合、最も安全で綺麗に仕上げられる代用熱源は何ですか？
A2：ペーパークラフト等で使われる「エンボスヒーター」（約200℃〜250℃の温風が出る小型機器）が最適です。ドライヤーとヒートガンの中間の熱量を持ち、Amazon等で2,000円前後で入手可能です。お湯や蒸気を当てる方法もありますが、電子回路や配線には水分によるショートの危険があるため推奨されません。

Q3：加熱してもチューブが完全に密着せず、スルスルと動いて抜けてしまう原因は何ですか？
A3：選定したチューブの「収縮後内径」が、対象物の外径よりも大きいことが原因です。チューブは仕様上の最大収縮径を超えて縮むことはできません。対象物の外径より小さい収縮後内径を持つチューブを選び直すか、3:1などの高収縮タイプを使用してください。

まとめ：用途に応じたチューブと正しい熱源選びで失敗知らずのDIYを

熱収縮チューブは、適切なサイズ選定と熱源の管理さえ徹底すれば、誰でもプロ級の美しい仕上がりと高い安全性を手に入れられる優れたマテリアルです。ドライヤーの温度不足やライターの直火による焦げといった典型的な失敗パターンを回避し、専用のヒートガンやエンボスヒーターを活用することが確実な施工への最短ルートとなります。

単なる配線補修にとどまらず、防水加工やグリップ性能の向上など、工夫次第で活用の幅は無限に広がります。本稿で紹介した収縮規格の計算方法や材質の特性を参考に、用途に最適なチューブを選び出し、より安全で完成度の高いDIY作業を実現させてください。 （出典: 熱 収縮 チューブ（Yahoo!ニュース））
