プロ直伝！失敗しない間取り図の書き方完全ガイドと設計ルール

マイホームの建築やリノベーションを検討する際、頭の中にある理想の住まいを具現化する最初のステップが「間取り図の作成」です。自分の手で間取りを描くことは、家族のライフスタイルを整理し、ハウスメーカーや設計士へ希望を正確に伝えるための極めて有効な手段となります。しかし、建築の基本ルールを無視して描き進めてしまうと、壁の配置や構造に無理が生じ、実際の設計段階で大幅な手戻りが発生しかねません。

専門的なCADソフトを使わずとも、方眼紙や身近なエクセル、最新の無料間取り作成アプリを活用すれば、初心者でもプロに意図が伝わる高精度な図面を作成できます。本稿では、寸法や縮尺の基礎知識から図面記号の読み解き方、ツール別の作成手順、後悔を防ぐ動線計画の勘所までを徹底解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：間取り図作成の成否は「モジュール（基本寸法）」と「方眼紙の縮尺」を正確に合わせることで決まる。
• 要点2：手書き・エクセル・スマホアプリには一長一短があり、初期の構想出しと詳細シミュレーションでの使い分けが鍵となる。
• 要点3：家事動線や採光を無視した配置は失敗の元であり、自作図面は「完成図」ではなく「要望整理シート」としてプロへ渡すのが鉄則である。

【基本ルール】初心者が押さえるべき平面図の寸法と方眼紙の縮尺

間取り図（平面図）を破綻なく描くために最も重要な要素が、日本の住宅建築で広く用いられている「モジュール（基本寸法）」の理解です。一般的な木造住宅では、柱の中心から中心までの距離を910mmとする「尺モジュール」が主流となっています。一部のハウスメーカーでは1,000mm（1m）を基準とする「メーターモジュール」を採用していますが、初心者が手作業で間取りを描く場合は、汎用性の高い910mmグリッドを前提に進めると整合性が取りやすくなります。

この基本モジュールを空間の広さに換算すると、次の計算式が成り立ちます。

• 1マス（910mm × 910mm）：0.5畳（約0.83㎡）
• 2マス（1,820mm × 910mm）：1畳（約1.65㎡）
• 4マス（1,820mm × 1,820mm）：2畳＝1坪（約3.3㎡）
• 8マス（3,640mm × 1,820mm）：4畳半（※中央の半畳を含む変則配置）または4畳
• 12マス（3,640mm × 2,730mm）：6畳

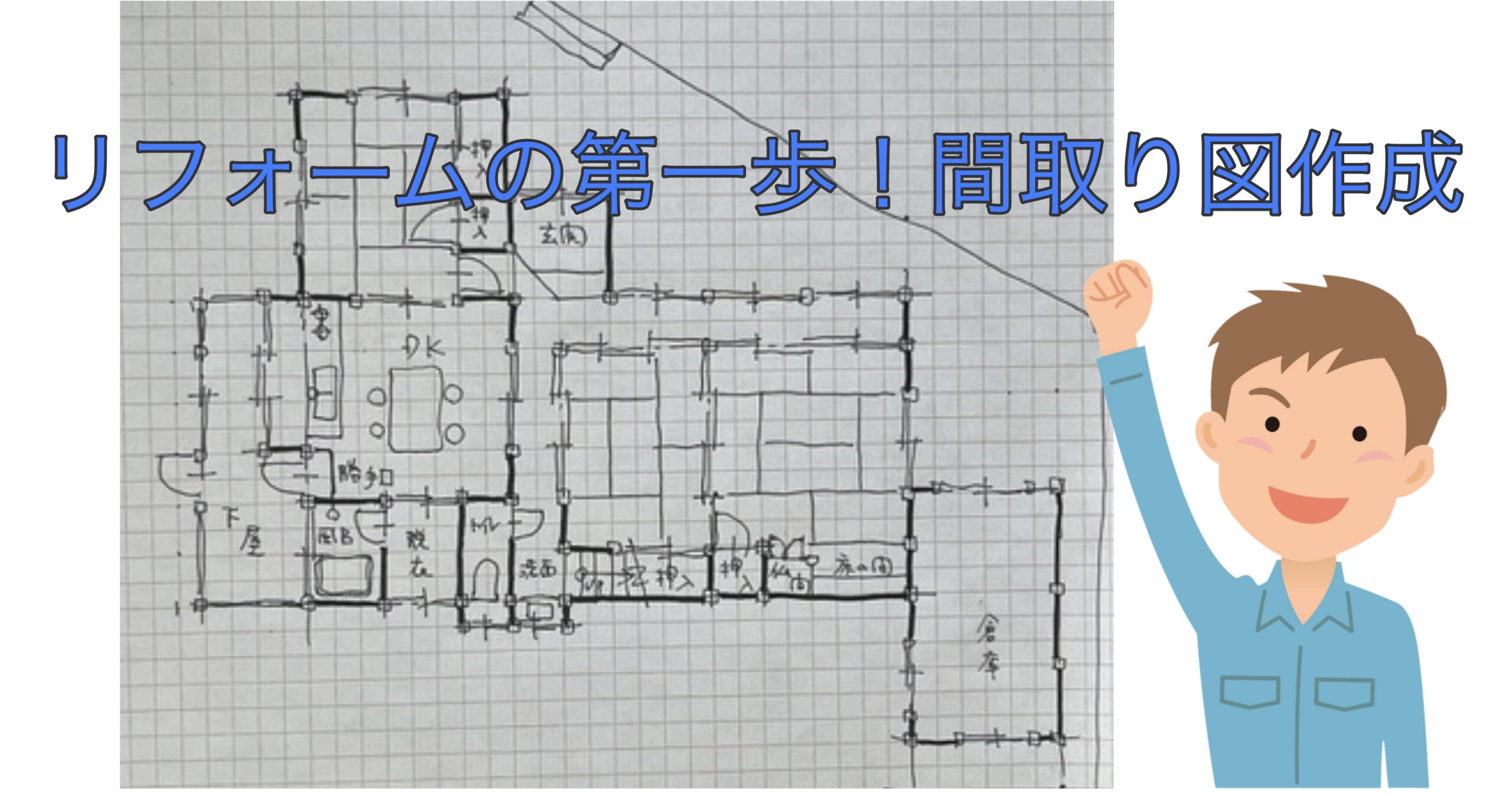

方眼紙を使って手書きする場合の縮尺は、1/100または1/50を設定します。市販の5mm方眼紙を使用する場合、方眼1マス（5mm）を実寸500mmと見なせば1/100スケールに近くなりますが、正確を期すなら「方眼2マス（10mm）＝910mm」として作図すると、家具の配置シミュレーションも含めてブレが少なくなります。縮尺を適当にして描いてしまうと、「図面上では収まっていた家具が実際には入らない」「廊下を通れない」といった致命的なズレを引き起こす原因になります。

【早見表つき】建築図面のドア・窓・設備記号の意味と一覧

間取り図を立体的に読み解き、施工者と共通言語で会話するためには、図面上で使われる標準的な記号を押さえておく必要があります。特に開口部（ドア・窓）と収納・設備周りの表記は、生活動線や採光計画に直結する重要項目です。

以下の記号一覧は、住宅設計の図面で日常的に使用される基本表現です。自作の間取り図にこれらの記号を正しく配置することで、図面の一覧性と実用性が劇的に向上します。

• 片開きドア：支点を中心とした1/4の円弧（扇形）で表現。円弧の軌跡が開閉方向と稼働スペースを示します。
• 引き戸（片引き・引き違い）：壁に沿った2本以上の平行線と矢印（→）で開く向きを表記。
• 折れ戸（クローゼット扉）：山型の「く」の字状の線で扉の折りたたまれる動きを表現。
• 引き違い窓：壁の開口部の中央に、段違いの2本線を平行に配置。
• FIX窓（はめ殺し窓）：開閉できない採光専用窓。1本の実線、または細長い長方形で記載。
• CL / WIC：クローゼット（Closet） / ウォークインクローゼット（Walk-in Closet）。
• PS / MB：パイプスペース（配管スペース） / メーターボックス（電気・水道メーター）。
• UB：ユニットバス（Unit Bath）。

特に片開きドアを描く際は、「扉がどちら側に開くか」を慎重に検討してください。廊下側に開くドアは通行人と衝突する危険があり、室内側に開くドアは内部の照明スイッチや収納の開閉を塞いでしまうケースが多発します。

【ツール別比較】手書き・無料アプリ・エクセルでの作成手順

間取り図を作成するアプローチには、大きく分けて「手書き（方眼紙）」「無料の間取り作成アプリ・クラウドツール」「エクセル（Excel）」の3通りが存在します。目的や作業環境に応じて最適な手法を選択することが、作業効率を高めるポイントです。

作成手法	メリット・向いている用途	デメリット・注意点	編集部の推奨度
手書き（方眼紙）	・直感的にアイデアを書き殴れる ・家族でペンを持って即座に議論可能	・修正に消しゴムが必要で手間がかかる ・正確な壁厚や寸法の管理が難しい	★★★★☆ （初期ブレストに最適）
無料間取りアプリ （3D・クラウド対応）	・家具配置や3D立体視がワンクリックで可能 ・スマホやタブレットで直感操作	・変形敷地や特殊な勾配天井の再現に制限 ・アプリごとの操作習得が必要	★★★★★ （最も再現性が高い）
エクセル（Excel）	・セルを正方形にするだけでグリッド作成 ・面積計算や予算管理と同一シートで連動	・曲線やドアの円弧描画がやや煩雑 ・立体的な空間イメージは掴みにくい	★★★☆☆ （数値・部屋数整理向き）

手書きで行う場合、まずは建物の外形（総二階の四角形など）を決めず、必要な部屋をブロック単位で書き出す「ゾーニング」から着手するのがコツです。LDK、水回り、寝室といった大枠の位置関係を定めてから、方眼紙のマス目に合わせて壁線を清書していきます。

エクセルで作成する場合は、全セルの行の高さを「20ポイント」、列の幅を「2.38」程度に設定することで、画面上に均一な正方形グリッド（方眼）を構築できます。各セルを1マス（910mm角）と見立てて「セルの塗りつぶし」と「罫線」を活用すれば、ブロック感覚で整然とした平面レイアウトを組むことが可能です。

また、2026年現在の無料アプリ環境では、AIアシストによる動線チェック機能や、クラウド上で家族とリアルタイム共同編集ができるツール（『Planner 5D』やブラウザ完結型の各種クラウドCADなど）が充実しています。平面図だけでなく、ボタン一つで3Dパースへ切り替えられるツールを選ぶと、天井高や窓の高さ関係の違和感にも早期に気づくことができます。

【実態検証】注文住宅で後悔した間取りの失敗例と動線計画の罠

住宅の失敗事例を調査すると、デザインや内装の不満以上に、「間取りと動線の不一致」が圧倒的な割合を占めています。自作の間取り図で陥りがちな代表的な失敗パターンを検証します。

最も相談件数が多いのが「家事動線の寸断」です。キッチン、洗面脱衣室、洗濯機置き場、物干しバルコニー（またはランドリールーム）が離れた位置に分散していると、日々の移動距離が膨大になります。近年人気の「回遊動線（行き止まりのないループ状の通路）」も、通路面積を増やしすぎると収納スペースを圧迫し、構造壁（耐力壁）を削ってしまう原因になります。

さらに見落とされがちなのが、以下の3点です。

• 視線と音の干渉：玄関ドアを開けた瞬間にリビングやトイレのドアが正面に見える配置や、主寝室の真上に2階のトイレ・水回りを配置したことによる排水音のトラブル。
• 家具・家電の配置不能：図面上で通路幅を「750mm」確保していても、冷蔵庫のドアを開けた際や、ダイニングチェアを引いた際に通路が完全に塞がるケース。
• コンセントとスイッチの位置不整合：ドアを開けた裏側に照明スイッチが隠れてしまう、あるいは掃除機や家電を使いたい場所にコンセントがない問題。

図面を描く段階で、朝起きてから出勤するまでの「朝の通勤・通学動線」、帰宅して手を洗い荷物を片付ける「ただいま動線」、そして料理・洗濯・ゴミ出しを行う「家事動線」の3つを、色分けしたペンで図面上になぞってみる検証が極めて効果的です。

一般に知られていない盲点とネットの誤解

ネット上の間取りシミュレーターやSNSの情報を見ていると、「柱のない大開口リビング」「総ガラス張りの開放的な吹き抜け」といった魅力的なプランが数多く紹介されています。しかし、これらをそのまま素人が図面に落とし込むと、実際の建築現場で「構造上不可能」と却下される壁にぶつかります。

典型的な誤解が「耐力壁（たいりょくへき）の存在を無視した配置」です。木造住宅は、地震や強風に耐えるために一定量の壁（筋交いや構造用合板が入った壁）をバランスよく配置しなければなりません。1階と2階の壁の位置が極端にズレている「柱の直下率（ちょっかりつ）」が低い間取りは、耐震性能を落とすだけでなく、梁（はり）を太くする必要が生じて建築コストの急騰を招きます。

また、「廊下を完全にゼロにすれば部屋が広くなる」という言説も半分は正しく、半分は危険を孕んでいます。廊下を削りすぎると、すべての居室がリビング直結となり、家族間のプライバシー確保が難しくなるほか、冷暖房効率の低下や音漏れの原因となります。空間の「余白」には、音や視線を遮断し、構造を安定させるという機能的な意味が存在することを忘れてはなりません。

【プロの結論】自作間取り図をおすすめできる人・見送るべき人の特徴

間取り図の自作は有用な作業ですが、向き不向きがはっきりと分かれます。

• 向いている人の条件：
  • 家族の生活習慣や必要な部屋数を可視化し、優先順位を整理したい人
  • 設計士との打ち合わせ時に「何が好きで何が嫌か」を明確に伝えたい人
  • 自作図面がそのまま建つわけではないと理解し、プロの修正提案を柔軟に受け入れられる人
• 見送るべき（プロに一任すべき）人の条件：
  • 「自分で描いた完璧な図面の通りに施工してほしい」と固執してしまう人
  • 耐震性、採光基準（建築基準法上の有効採光面積）、斜線制限などの法規を無視して細部を作り込みすぎてしまう人
  • 図面作成そのものに膨大な時間を取られ、土地探しや資金計画の検討が疎かになっている人

【間取り図の書き方】に関するよくある質問（FAQ）

Q1：方眼紙を使って手書きする場合、1畳は何マスで表現すればよいですか？
A1：910mmの尺モジュールを基準とする場合、方眼紙の2マス×1マス（1,820mm×910mm）がちょうど「1畳」に相当します。したがって、4畳半なら9マス（変則配置）、6畳なら横3マス×縦4マス（12マス）、8畳なら横4マス×縦4マス（16マス）で描くと正確な比率になります。

Q2：エクセルで間取り図を描く際、グリッドをきれいな正方形にする数値は？
A2：エクセルの初期設定では縦横比が異なります。全シートを選択した状態で「行の高さ」を20pt（約27ピクセル）、「列の幅」を2.38（約27ピクセル）前後に設定すると、画面上でほぼ正確な正方形グリッドが作成できます。フォント環境により微調整が必要ですが、ピクセル数を合わせるのがコツです。

Q3：初心者がスマートフォンやタブレットで描く場合、どのアプリがおすすめですか？
A3：直感的に部屋のブロックを並べたい場合は『間取りTouch＋』や『Home Design 3D』、本格的に3Dウォークスルーまで確認したい場合は『Planner 5D』が扱いやすく人気です。操作が平易で、家具配置のスケール感が狂いにくいツールを選ぶのがポイントです。

Q4：自分で描いた間取り図をそのままハウスメーカーに渡しても嫌がられませんか？
A4：全く嫌がられません。むしろ「家族の要望が可視化された貴重な資料」として歓迎されるケースが一般的です。ただし、「この通りに建ててください」と指示するのではなく、「私たちの生活イメージをまとめたので、構造や法規の観点からプロの視点でブラッシュアップしてください」と渡すことが、優れた提案を引き出す秘訣です。

まとめ：理想の住まいを形にするための判断基準

間取り図を自ら描く作業の真の目的は、完成図面を作ることではなく、「自分と家族がどのような暮らしを望んでいるのか」を言語化・視覚化することにあります。基本モジュールに沿った縮尺を守り、ドアや窓の記号を正しく配慮することで、頭の中のアイデアは一気に現実的な設計ベースへと昇華されます。

手書きの方眼紙でざっくりとしたゾーニングを行い、アプリやエクセルで寸法の整合性を確認しながら動線を検証していくプロセスは、家づくりにおける後悔を最小限に抑える確実な防衛策です。出来上がった図面を「理想の暮らしの要望書」としてプロの設計士に提示し、構造強度や法令基準と美しく調和させながら、納得のいく住まいを具現化していきましょう。 （出典: 間取り 図 書き方（Yahoo!ニュース））
