インチネジサイズ表完全網羅｜ミリとの違い・下穴径・見分け方解説

自作PCの組み立て、カメラ機材のセッティング、輸入家具や旧車のメンテナンスなど、DIYや現場の作業中に「なぜかネジが途中までしか入らない」「無理に回したらネジ頭をなめてしまった」というトラブルに直面した経験を持つ方は少なくありません。その原因の多くは、日本国内で広く普及している「ミリネジ（メートル並目ねじ）」と、アメリカ規格発祥の「インチネジ」を取り違えている点にあります。

両者は外見こそ酷似していますが、ねじ山の角度やピッチ（山と山の間隔）の定義が根本から異なります。規格の不一致を無視して締め込むと、相手側のネジ穴を完全に破壊し、修復不可能な破損事故を引き起こしかねません。作業現場での混乱を防ぐために必要な、ユニファイ規格（UNC・UNF）およびウィット規格の外径ミリ換算、山数（TPI）、タップ下穴径の正確な数値と判別手順を整理しました。

📌 【この記事の重要ポイントまとめ】

• 要点1：ミリネジとインチネジは外径が近くてもピッチと山角度が異なり、無理な締め込みはネジ穴の永久破壊を招く。
• 要点2：インチネジは「1インチ（25.4mm）あたりの山数（TPI）」で表され、UNC（並目）・UNF（細目）・ウィットでそれぞれ互換性がない。
• 要点3：PCケースは6-32 UNC、カメラ三脚は1/4-20 UNCが世界標準であり、正しいタップ下穴径の選定が加工精度の生命線となる。

【混同すると重大トラブル】ミリネジとインチネジの決定的な違いと見分け方

作業現場で最も恐ろしいのは、「最初の2〜3山だけは手でスムーズに入ってしまう」という物理的な罠です。ミリネジとインチネジは、直径が近いサイズ同士（例えばM6と1/4インチ、M3とNo.4やNo.6）の場合、最初の噛み合わせだけは一致するように感じられます。しかし、4山目あたりから急激に回転が重くなり、レンチで無理やり回した瞬間に相手側の雌ネジを削り落としてしまいます。

決定的な違いは2点存在します。1点目は「ピッチの測定基準」です。ISOメートル規格のミリネジは「隣り合う山の頂点間の距離（mm）」をピッチとして直接ミリ単位で表します。一方のインチネジ規格は、「1インチ（25.4mm）の長さの中にねじ山が何個あるか」という山数（TPI: Threads Per Inch）で定義されています。

2点目は「ねじ山の断面角度」です。ミリネジおよびユニファイ規格（UTS）の山角度は60度で設計されていますが、建築資材や旧英国車に残るウィットねじ規格は55度です。角度が異なるネジ同士を組み合わせると、ねじ山の一点に過剰な応力が集中し、トルクをかける前にネジ山が崩壊します。

確実な判別を行うための鉄則は、目視に頼らずデジタルノギスとピッチゲージ（リーフ型ゲージ）を併用することです。外径を測定して端数（6.35mmなど）が出た場合、高確率でインチ規格と推定できます。さらにピッチゲージをあてがい、隙間なく光が漏れないリーフを探すことで、正確な規格判定が完了します。

【規格の基本】ユニファイ（UNC・UNF）とウィットねじの違いを構造解剖

インチネジと一口に言っても、実務で遭遇する規格は主に「ユニファイねじ規格（UTS）」と「ウィットねじ規格（Whitworth）」の2系統に分かれます。現在の工業製品の主流はアメリカ、カナダ、イギリスの軍需協定から生まれたユニファイ規格です。

ユニファイねじには、汎用性の高い並目であるUNC（Unified National Coarse）と、航空宇宙や精密機械、自動車の重要保安部品に使われる細目のUNF（Unified National Fine）が存在します。同じ1/4インチであっても、UNCは20山（ピッチ1.270mm）、UNFは28山（ピッチ0.907mm）とピッチが完全に異なるため、ナットの共用は不可能です。

さらに外径が1/4インチ（6.35mm）未満の小さなサイズでは、分数の代わりに「#0」から「#12」までの番手呼称（ナンバーサイズ）が用いられます。この計算式は規則的であり、以下の算出式に基づいています。

外径（インチ） ＝ 番手 × 0.013 ＋ 0.060
外径（mm） ＝ （番手 × 0.013 ＋ 0.060） × 25.4

例えば、自作PCで頻出する「No.6-32 UNC」を計算すると、（6 × 0.013 ＋ 0.060） × 25.4 ＝ 3.5052mmとなります。およそ3.5mmの外径に32山のピッチを持つネジであることが数値から読み取れます。

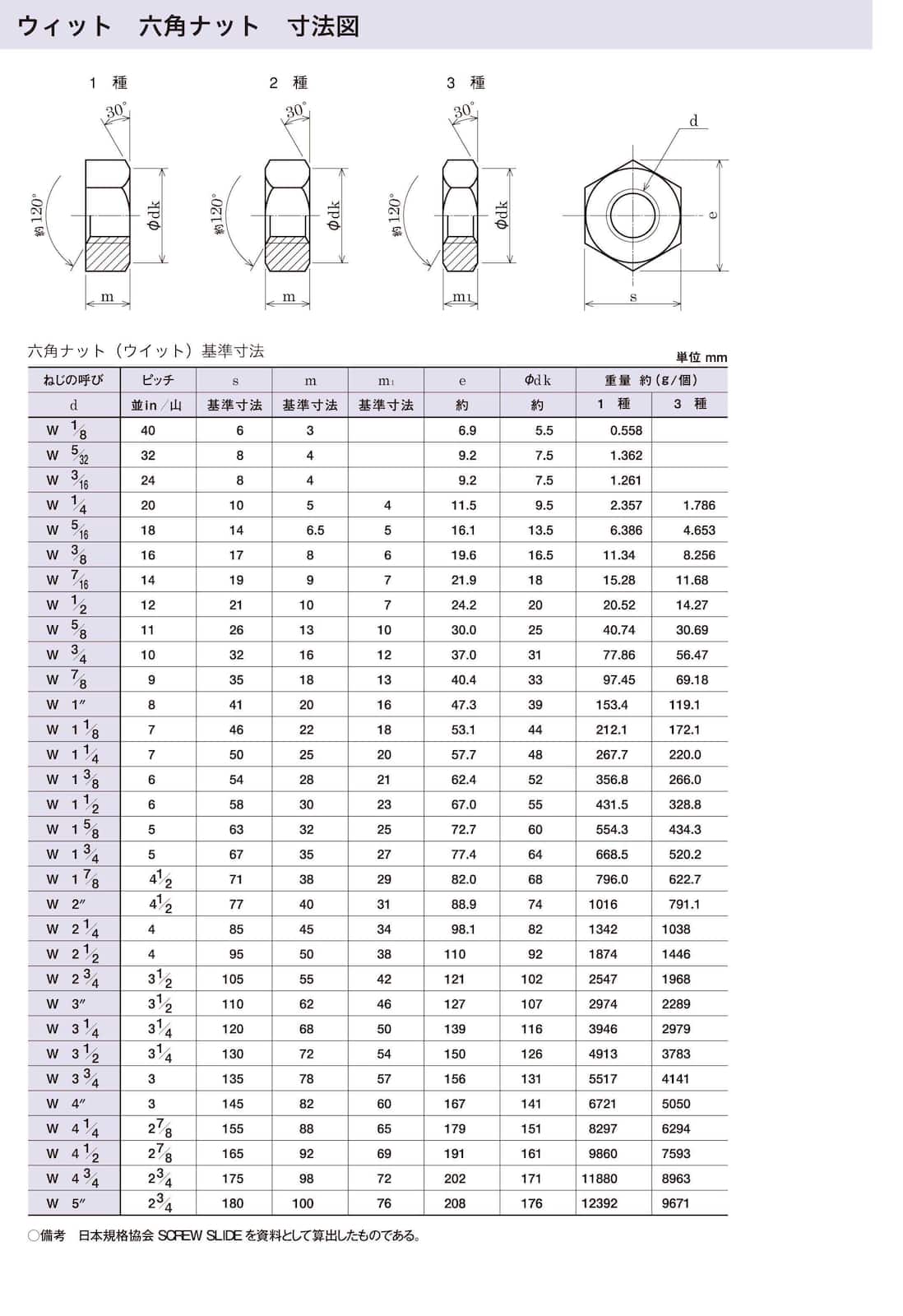

一方、かつてJIS規格（JIS B 0206）にも含まれていたウィットねじは、1968年に正式規格としては廃止されました。しかし、2026年の現在でも建築現場の吊りボルトや軽天材、水道配管、舞台音響照明の吊り具などで「1分（いちぶ＝1/8）」「3分（さんぶ＝3/8）」「4分（よんぶ＝1/2）」といった呼称で広く流通しています。山角が55度であるため、同じ山数であってもユニファイボルトと混ぜて使用することは構造上禁止されています。

【決定版】インチネジ主要サイズ一覧表｜外径ミリ換算・山数・下穴径

設計加工やタップ立て、補修作業に必要な重要データを体系化しました。以下の表は、実務で頻出するインチ規格ネジについて、外径のミリ換算値、山数、ピッチ、そしてJIS規格推奨値に基づくタップ加工用の推奨下穴径（切削タップ用）を網羅した詳細比較データです。

項目	詳細・数値データ	一般的な基準・相場	編集部の見解・評価
No.4-40 UNC （ユニファイ並目番手）	外径: 2.845mm 山数: 40 TPI（P=0.635mm） 下穴径: 2.3mm	PCのD-Sub端子やシリアルポート、音響通信コネクタの固定	小径ネジのため締め付け時のねじ切れ多発。トルク管理が最重要となる極小規格。
No.6-32 UNC （ユニファイ並目番手）	外径: 3.505mm 山数: 32 TPI（P=0.794mm） 下穴径: 2.85mm	PCケース側面パネル、3.5インチHDD、電源ユニット固定	M3ミリネジ（外径3.0mm）と混同されやすい筆頭。間違えてねじ込むとタップ穴が即死する。
1/4-20 UNC （ユニファイ並目分数）	外径: 6.350mm 山数: 20 TPI（P=1.270mm） 下穴径: 5.1mm	カメラ三脚小ネジ、GoProマウント、輸入家具、米国製バイク	映像業界およびDIYで世界最強の流通量を誇る。M6（外径6.0mm/P1.0）との誤認事故が日常茶飯事。
1/4-28 UNF （ユニファイ細目分数）	外径: 6.350mm 山数: 28 TPI（P=0.907mm） 下穴径: 5.5mm	航空宇宙機体、レーシングカー足回り、耐振動油圧ライン	谷径が太く断面積が広いため引張強度に優れる。振動で緩みにくい反面、異物混入に極めて脆弱。
3/8-16 UNC （ユニファイ並目分数）	外径: 9.525mm 山数: 16 TPI（P=1.588mm） 下穴径: 8.0mm	大型カメラ雲台・中判大判カメラ三脚、マイクスタンド、スピーカーリグ	スタジオ撮影機材の標準大ネジ。重量機材を支える剛性を備え、変換アダプター需要が極めて高い。
W 3/8-16 （ウィット並目・通称3分）	外径: 9.525mm 山数: 16 TPI（P=1.588mm） 下穴径: 7.9mm（山角55°）	建築現場の全ネジ（吊りボルト）、空調ダクト支持、配管固定	外径・山数は3/8 UNCと一致するが山角55度。UNCのナットを回すと途中で噛み込みロックする。
1/2-13 UNC （ユニファイ並目分数）	外径: 12.700mm 山数: 13 TPI（P=1.954mm） 下穴径: 10.8mm	大型産業機械フレーム、米国製トレーラーヒッチメンバー	M12やM14と見間違えやすい。高負荷がかかる構造部に多く、破断時の安全リスクが跳ね上がる。

タップ加工を行う際は、上記の「下穴径」の厳守が不可欠です。下穴が小さすぎるとタップが切削抵抗に耐えきれず穴の中でポキリと折れ、下穴が大きすぎるとねじ山の引っ掛かり率が低下して所定の引張強度を担保できなくなります。

【実態検証】PC自作やカメラ現場で多発する「ネジ穴破損事故」の生々しいリアル

編集部がハードウェア修理工房および撮影機材レンタル業者への取材を実施したところ、ネジの規格違いによる修復依頼は年間を通じて上位を占めています。現場で起息している生々しいトラブル実態を検証します。

自作PC現場の惨劇：M3とNo.6-32の交差点

自作PCの組み立て現場では、1台のシャーシの中に「ミリ」と「インチ」が平然と混在しています。これが初心者を混乱させる最大の元凶です。

• ミリネジ（M3）：マザーボード固定用スタンドオフ、2.5インチSSD/HDD、光学ドライブ
• インチネジ（No.6-32）：電源ユニット固定、拡張スロットブラケット、3.5インチHDD、ケース外装パネル

特に多い事故が、マザーボードを固定する金色のスペーサー（スタンドオフ）への誤挿入です。スタンドオフ側の雌ネジがM3であるにもかかわらず、太いNo.6-32インチネジを電動ドライバーで強引に締め込み、スペーサーのネジ溝を完全に舐めて空回りさせるケースです。こうなるとマザーボードを取り外すことすらできなくなります。

撮影現場の悲鳴：カメラ三脚大ネジ・小ネジの変換ミス

映像・写真業界における世界標準規格は、完全にインチ規格に統一されています。民生用カメラの底面穴は「1/4-20 UNC（小ネジ）」、業務用の大型雲台や三脚基部は「3/8-16 UNC（大ネジ）」です。

現場で多発するのは、安価な海外製「3/8→1/4変換ネジアダプター」の精度不良による噛み込みです。ウィット規格のネジ山で作られた粗悪なアダプターをカメラ本体にねじ込んでしまい、内部で噛み合って外れなくなるトラブルが頻発しています。機材破損を防ぐためにも、主要メーカーが製造する正規のUNC規格品を選択することが現場の常識となっています。

インチ六角ボルトとミリ工具の隙間問題

六角ボルトの頭部（二面幅）にもミリとインチの壁が立ちはだかります。例えば、7/16インチの六角頭は約11.11mmです。これに対して手持ちの「11mmスパナ」は入らず、「12mmスパナ」を使うと約0.9mmもの巨大な隙間（ガタ）が生じます。

この状態で規定トルクをかけて回すと、工具が外れてボルトの六角角が一瞬で丸まり、一切回せなくなります。「少しガタがあるけれど回せるから大丈夫」という油断が、最終的にボルト切断作業という高額なリペア費用を招く結果となります。

一般に知られていない盲点とネットの誤解｜「力任せに回せば入る」の罠

ネット上の掲示板やDIY系SNSでは、時に危険な民間療法のような誤情報が散見されます。機材の安全性を脅かす代表的な2つの誤解を正します。

誤解1：「M6ボルトと1/4インチネジは同じ感覚で代用できる」

ネット上で「M6と1/4はサイズがほぼ一緒」と書かれていることがありますが、これは工学的に完全な誤りです。

• M6（並目）：外径 6.00mm ／ ピッチ 1.000mm（山数に換算すると約25.4山）
• 1/4-20 UNC：外径 6.35mm ／ ピッチ 1.270mm（20山）

外径差は0.35mmですが、致命的なのはピッチの差です。1山ごとに0.27mmものズレが蓄積するため、2山入った段階で山と山が激突し、互いの金属を塑性変形させながら削り合います。無理やりインパクトドライバーなどで締め込むと、相手側のネジ穴を完全に破壊し、二度とネジが効かないバカ穴と化します。

誤解2：「ウィットネジ（W3/8）とユニファイ（3/8 UNC）は互換性がある」

建築用の全ネジボルト（W3/8）に、カメラや音響用の3/8インチナットが入るかというと、数山で固着します。外径（9.525mm）と山数（16山）が全く同一であるため、さらに悪質です。

原因は前述したねじ山角度の差（55度 vs 60度）です。角度が合わない状態で締め付けると、ねじ山の接触面積が極端に狭くなり、設計通りの耐荷重性能を発揮できません。天井から重い空調機や音響リグを吊る現場でこの混用を行うと、振動によって予期せぬ破断・落下事故につながる極めて重大なリスクとなります。

【プロの結論】インチ工具を揃えるべき人・DIY代用を避けるべき人の境界線

自前の工具箱に高価なインチ工具セット（レンチ、ソケット、タップダイス）を導入すべきかどうかは、扱う対象によって明確に分かれます。

【迷わず揃えるべき人】

• ハーレーダビッドソンや米国製アメ車のオーナー：車体のボルト・ナットの9割以上がインチ規格です。ミリ工具での作業は即座にボルト頭を潰します。
• 米国製エレキギター（Fender USA・Gibsonなど）の愛好家：トラスロッド調整ナット、ブリッジサドル調整イモネジなどがインチ規格であり、専用サイズの六角レンチが必須です。
• 本格的な動画撮影・スタジオ写真に携わるクリエイター：リグ、チーズプレート、ジンバル、三脚の固定に1/4および3/8インチネジが毎日のように登場します。
• 自作PCのケース加工や改造（MOD）を行うビルダー：タップ立てやネジ穴の補修にNo.6-32やNo.4-40のタップダイスが必須となります。

【手を出さず代用を避けるべき人】

• 国産車・国産バイクの日常整備のみを行う人：JIS規格のミリネジで完結しているため、インチ工具が活躍する場面は皆無です。
• 「一度だけネジを締めたい」程度のライトDIYユーザー：ミリレンチで代用しようとするのは厳禁です。安易に代用せず、ホームセンターで数百円のインチ六角レンチを単品買いするか、ミリネジへの部品交換を検討してください。

【インチネジ サイズ 表】に関するよくある質問（FAQ）

Q1：1/4インチネジの代わりにM6ネジを無理やりねじ込んでも強度は保てますか？
A1：強度は一切保てません。外径差（6.35mmと6.0mm）以上にピッチが異なるため、ねじ山同士が噛み合わずに金属を破砕します。振動や荷重が加わると一瞬でネジが抜け落ちるため、構造部材や落下リスクのある機材での流用・代用は絶対におやめください。

Q2：ピッチゲージを持っていない現場で、手元のインチネジの山数（TPI）を調べる裏技はありますか？
A2：金属製スケール（直尺）をネジ部に当て、ちょうど1インチ（25.4mm）の範囲内に山の頂点がいくつあるかを針先などで数える方法があります。25.4mmの間隔に20個の山があれば「20山（UNC）」と判定可能です。短いネジの場合は、12.7mm（半インチ）の範囲で山を数えて2倍することでおおよその数値を推測できます。

Q3：インチネジの六角穴付きボルト（キャップボルト）を回す際、ミリの六角レンチを使うとどうなりますか？
A3：六角穴の対辺寸法が合致しないため、レンチが穴の中で滑り、六角穴の内壁を削って丸穴にしてしまいます。例えば、5/32インチ（約3.97mm）に4mmの六角レンチは物理的に入らず、1/8インチ（約3.18mm）に3mmレンチを使うと約0.18mmのガタが生じてネジを破壊します。必ずインチ寸法の六角レンチ（アレンレンチ）をご使用ください。

Q4：切削タップで下穴を開ける際、なぜカタログ記載の下穴径ピッタリのドリル刃が必要なのですか？
A4：タップ加工における雌ネジの強度と加工性は、下穴径のわずか0.1mmの差で激変するためです。下穴が小さすぎるとタップにかかるトルクが過大になり工具が破損（折損）します。逆に大きすぎるとねじ山のかかり深さ（山高の割合）が70%を割り込み、ボルトを締め付けた際に雌ネジが簡単に引きちぎれる原因となります。

まとめ：規格を正しく把握してトラブルを未然に防ぐ

ミリネジとインチネジの取り違えは、作業効率を著しく低下させるだけでなく、高価な機材の全損や安全事故に直結する見過ごせないリスクを孕んでいます。外径寸法のミリ換算値、ピッチ（山数TPI）、そして山角度の違いを正しく理解していれば、不要な締め込みトラブルは100%回避できます。

少しでもネジの回転に抵抗を感じたり違和感を覚えた際は、決して力任せに工具を握り直してはなりません。一度作業を止め、ノギスによる外径計測とピッチゲージによる照合を行い、本記事のサイズ表を参照して正確な規格を特定することが、確実で安全なものづくりへの唯一の近道です。 （出典: インチネジ サイズ 表（Yahoo!ニュース））
