塩ビ管サイズ表とVP・VUの違いを完全網羅！外径内径寸法の決定版

DIYでの配管補修から建設現場の設備設計に至るまで、配管資材の選定において最も頻繁に参照されるのが塩ビ管（硬質ポリ塩化ビニル管）の規格表です。しかし、実際にカタログやホームセンターの売り場を前にすると、「呼び径50と書いてあるのに実寸が50mmではない」「VP管とVU管は何が違うのか」「どの継手を組み合わせればよいのか」といった疑問に直面するケースが後を絶ちません。

塩ビ管のサイズ選定で失敗しないためには、JIS規格（日本産業規格）に基づく外径・内径・肉厚寸法の相関関係と、材質ごとの特性を正しく把握しておく必要があります。本稿では、配管の基本である呼び径のミリ換算から、VP管・VU管・HI管・HT管の詳細な寸法一覧表、現場で頻発するトラブルの防止策までを構造的かつ網羅的に解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：「呼び径（呼称）」はパイプの外径でも内径でもなく、JIS規格上の管のサイズ区分を示す目安表記である。
• 要点2：VP管とVU管は「同一の呼び径であれば外径は共通」だが、肉厚が異なり内径と耐圧性能（給水圧・無圧排水）が根本的に異なる。
• 要点3：継手選びはパイプの外径と用途（TS継手・DV継手）に応じて厳格に区別し、流体温度や衝撃リスクに合わせてHI管やHT管を選定する。

【基本のキ】塩ビ管のサイズ表を見ても迷う理由｜「呼び径」の正体とミリ換算

配管の図面やサイズ表を見る際、最大の落とし穴となるのが「呼び径（呼称サイズ）」の概念です。例えば「呼び径50」と記載されている場合、パイプの外径も内径も50mmジャストではありません。このズレこそが、初心者や現場経験の浅い作業者が寸法を取り違える最大の原因です。

配管業界では、日本国内で主流の「A呼称（ミリ系呼称）」と、英米規格由来の「B呼称（インチ系呼称）」が併用されています。水道工事や設備工事で一般的に使われる「13A」「20A」「50A」といった表記はA呼称であり、配管の内径に近い数値を便宜上割り振ったものです。一方、空調やバルブ周辺で使われる「1/2インチ」「3/4インチ」「2インチ」などはB呼称に該当します。

重要なのは、「同じ呼び径（例えば呼び径50）であっても、管の種類（VPやVU）によって内径は大きく異なるが、外径は同一規格（外径60.0mm）で作られている」という事実です。外径が統一されている理由は、配管の接続に使用する継手（ソケットやエルボなど）の外側寸法規格を共有し、施工規格を統一するためです。

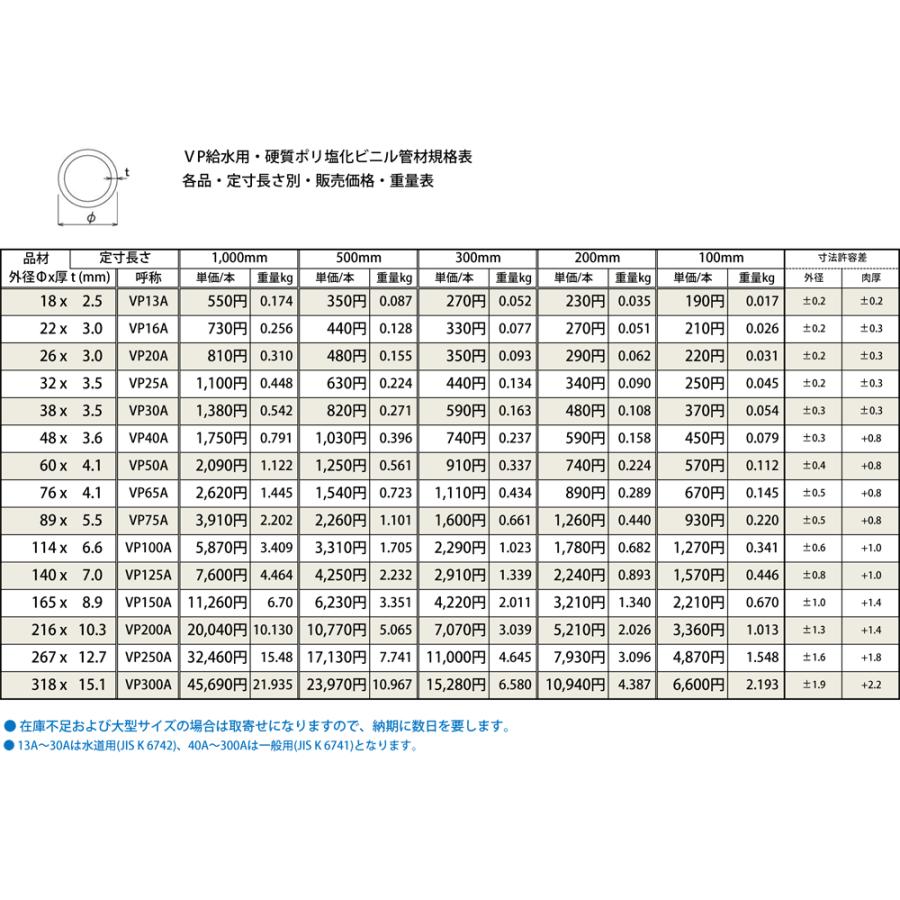

【規格一覧表】VP管・VU管・HI管・HT管の主要サイズ・外径・内径・肉厚寸法

給水管・排水管として広く普及しているVP管（厚肉管）、VU管（薄肉管）、耐衝撃性に優れたHI管（水道用耐衝撃性硬質ポリ塩化ビニル管）、給湯や高温排水に対応するHT管（耐熱性硬質ポリ塩化ビニル管）のJIS規格寸法を一覧で比較します。

呼び径（A呼称 / B呼称）	外径（mm）※共通	VP管 内径 / 肉厚（mm）	VU管 内径 / 肉厚（mm）	適用規格・主な用途区分
13A（3/8B）	18.0 ±0.2	13.0 / 2.5	規格なし	JIS K 6741 / 給水・エア配管
16A（1/2B）	22.0 ±0.2	16.0 / 3.0	規格なし	JIS K 6741 / 給水・一般流体
20A（3/4B）	26.0 ±0.2	20.0 / 3.0	規格なし	JIS K 6741 / 戸建給水本管・散水
25A（1B）	32.0 ±0.2	25.0 / 3.5	規格なし	JIS K 6741 / 給水引き込み・農業用水
30A（1-1/4B）	38.0 ±0.3	31.0 / 3.5	規格なし	JIS K 6741 / 給水・ポンプ配管
40A（1-1/2B）	48.0 ±0.4	40.0 / 4.0	44.4 / 1.8	JIS K 6741 / 排水・空調ドレン（40はVU有）
50A（2B）	60.0 ±0.5	51.0 / 4.5	56.4 / 1.8	JIS K 6741 / 給水圧送・雑排水・雨水
65A（2-1/2B）	76.0 ±0.6	67.0 / 4.5	71.6 / 2.2	JIS K 6741 / 集合住宅排水・汚水
75A（3B）	89.0 ±0.6	77.0 / 6.0	83.6 / 2.7	JIS K 6741 / 屋内主幹排水・雨水立管
100A（4B）	114.0 ±0.7	100.0 / 7.0	107.8 / 3.1	JIS K 6741 / トイレ汚水本管・屋外埋設排水
150A（6B）	165.0 ±1.0	146.0 / 9.5	154.8 / 5.1	JIS K 6741 / 土木集水・大規模排水幹線

なお、塩ビ管の定尺長さは原則として4.0m（4000mm）で流通していますが、ホームセンター等では一般向けに1.0mや2.0mにプレカットされた製品も広く販売されています。直管の接続には定尺長さを考慮した継手配置と伸縮継手の設計が必要です。

決定的な違いとは？VP管とVU管の耐圧性・用途・コスト徹底比較

塩ビ管選定で最も頻出する分岐点が「VP管（厚肉管）」と「VU管（薄肉管）」のどちらを採用すべきかという判断です。見た目は同じグレーの樹脂パイプであっても、構造強度は大きく異なります。

VP管（水道用硬質ポリ塩化ビニル管・一般硬質ポリ塩化ビニル管）は、内圧に対する強度が非常に高く、常用最高圧力1.0MPa（約10.2kgf/cm²、20℃時）まで耐えられる肉厚設計になっています。そのため、水道本管からの引き込み給水、加圧ポンプの吐出配管、井戸水配管など、内部から圧力がかかる箇所にはVP管の選定が必須です。

対するVU管（薄肉硬質ポリ塩化ビニル管）は、基本的に内部圧力がかからない「無圧流動の排水・通気・雨水配管」専用に設計されています。肉厚をVP管の約半分に抑えることで軽量化とコスト削減を実現しており、配管資材コストはVP管に比べて約30%〜50%安価になります。しかし、耐圧性能がないため、加圧される給水系統にVU管を使用すると破裂事故の原因となります。

また、外圧（土圧や車両荷重）に対する強度も異なります。道路下や重量物が通過する駐車場下などに埋設する場合は、管の座屈（つぶれ）を防ぐため、排水用途であっても強度の高いVP管を採用するか、適切な埋設深さと保護コンクリートの打設が求められます。

【実態検証】プロの現場とDIYユーザーのリアルな失敗談から学ぶ注意点

配管のトラブル事例を検証すると、サイズ表の数値を頭では理解していても、実際の施工作業時に見落としが発生しているパターンが目立ちます。現場の声やSNS・コミュニティ等で報告されている代表的な失敗例は以下の3点に集約されます。

第1に、「VU管用継手（DV継手）とVP管用継手（TS継手）の混同」です。外径が同じであるため、サイズ的にはどちらの継手にもパイプが刺さってしまいます。しかし、排水用のDV継手は管内部の段差をなくして汚物の引っ掛かりを防ぐ「受口ストッパー」形状になっており、耐圧設計されていません。ここに高圧の給水を流すと継手部から漏水・脱落を起こします。

第2に、「接着剤の選定ミスと挿入長不足」です。VP管には粘度の高い一般用接着剤（青缶等）、耐衝撃性のHI管には専用のHI接着剤、耐熱HT管にはHT専用接着剤を使用しなければ、化学的な融着反応が正常に進みません。また、継手の受口深さ（受け口の底までの長さ）を管端にマーキングせずに接着した結果、挿入が浅くなり水圧テスト時にすっぽ抜ける事故が多発しています。

第3に、「温度変化による管の膨張収縮の無視」です。塩ビ管の線膨張係数は鋼管の約5〜6倍と非常に大きく、10℃の温度差で1mあたり約0.7mm伸縮します。夏場に直射日光下で4mの直管を固定金具でガチガチに留めてしまうと、温度変化によって管が蛇行したり、継手に過度な応力がかかって破損するリスクがあります。

一般に知られていない盲点とネットの誤解｜HI管・HT管とカラー規格

インターネット上の情報で誤解されやすいのが、「塩ビ管の色と特殊グレード管の耐熱・耐衝撃性能」です。ホームセンターで見かける塩ビ管には、グレー以外のカラーバリエーションが存在します。

濃紺色（ダークブルー）の管は「HI管（耐衝撃性塩ビ管）」です。硬質塩ビにゴム系のアクリル樹脂等を配合することで、低温時の耐衝撃強度を飛躍的に高めています。寒冷地での凍結破壊対策や、地震時の地盤変位に対する破断防止として、現在の水道用給水配管ではHI管（JIS K 6742規格品）を使用することが自治体の指定工事標準となっています。

赤褐色（茶色）の管は「HT管（耐熱性塩ビ管）」です。塩素化塩化ビニル樹脂（C-PVC）を使用しており、一般的なVP管・VU管の最高許容温度が40℃〜45℃程度であるのに対し、HT管は最高90℃までの高温通水に耐えられます。給湯器周りの配管や食器洗い乾燥機の高温排水ラインに一般のグレーVP管を使用すると、熱軟化による管の変形や漏水が発生するため、必ずHT規格品を選定しなければなりません。

【プロの結論】おすすめできる人・見送るべき人の特徴

塩ビ管の選定・施工において、自身での作業に適しているケースと、専門業者へ依頼すべき明確な境界線は以下の通りです。

【自力施工・選定をおすすめできるケース】
露出配管の雨水排水、家庭菜園の散水用低圧配管（20A〜25A）、屋内の無圧排水トラップ下流の補修など、万が一の漏水時にも二次被害（階下浸水や床下水浸し）が発生しない環境下での作業。

【専門業者に任せるべき（自力施工を見送るべき）ケース】
宅内給水本管の分岐、常時水圧のかかる埋設配管、給湯器（一次側・二次側）の高温配管、およびコンクリートスラブ内の隠蔽配管。これらは管種選定ミスや溶着不良が建物構造体への致命的な浸水被害に直結するため、有資格者による圧力試験を伴う施工が必須です。

【塩ビ管 サイズ 表】に関するよくある質問（FAQ）

Q1：VP管とVU管で同じサイズのエルボやチーズ（継手）は使えますか？
A1：外径は同じであるため物理的にパイプは差し込めますが、用途に合致した専用継手を使用する必要があります。圧力のかかる配管には「TS継手（VP用耐圧継手）」を、自然流下の排水配管には内部段差のない「DV継手（排水用継手）」または「VU継手」を使用してください。排水用途にTS継手を使うと内径段差にゴミが詰まり、給水用途にDV継手を使うと耐圧不足で破損します。

Q2：呼び径の「A呼称」と「B呼称」はどうやって換算しますか？
A2：1インチ（約25.4mm）を基準としたB呼称に対し、A呼称はミリ換算の近似値で規定されています。代表的な換算は、13A＝3/8B、16A＝1/2B、20A＝3/4B、25A＝1B、32A＝1-1/4B、40A＝1-1/2B、50A＝2B、75A＝3B、100A＝4Bとなります。配管図面や海外製バルブを扱う際はB呼称での表記が多いため、この対応表を基準に照合してください。

Q3：塩ビ管の切断や面取りで気をつけるべきポイントは？
A3：専用の塩ビカッターやパイプソーを用いて管軸に対して直角に切断することが第一です。切断後は必ず管の内外両面に「面取り（バリ取り）」を行ってください。面取りを怠ると、継手にパイプを差し込む際に受口内面の接着剤を削り落としてしまい、接着不良による漏水の直接的な原因になります。

Q4：耐候性を高めるために屋外の露出塩ビ管に塗装しても大丈夫ですか？
A4：塩ビ管は直射日光（紫外線）に長期間さらされると劣化して脆くなる性質があるため、屋外露出部の塗装や保温材の巻き付けは非常に有効です。塗料を選ぶ際は、溶剤が塩ビを侵さない「水性塗料」または「プラスチック・塩ビ用アクリル塗料」を使用してください。強溶剤系の塗料を塗布すると管表面が侵され強度低下を招く恐れがあります。

まとめ：今後の動向と失敗しないための判断基準

塩ビ管は軽量で施工性に優れ、耐食性・耐薬品性の高さから半世紀以上にわたり配管インフラの主役を務めています。近年では、耐震性・耐衝撃性を向上させたHI管の標準化や、リサイクル材を活用した環境配慮型配管の普及など、規格や施工基準のアップデートが進んでいます。

配管の選定・設計で失敗を避けるための鉄則は、「呼び径の数値を実寸と思い込まず、JIS寸法表で外径・内径・肉厚を確認すること」、そして「流体（水・湯・排水）と圧力の有無に応じて管種（VP・VU・HI・HT）と対応継手を正しく適合させること」の2点に尽きます。確実な寸法把握と規格理解に基づき、安全で長期信頼性の高い配管施工を実現してください。 （出典: 塩ビ管 サイズ 表（Yahoo!ニュース））
